Trockenlaufschutz für Solarwasserpumpen und Steuerungsschutz: Der vollständige Leitfaden für 2026

Fragen Sie jede Pumpenreparaturwerkstatt, was am meisten tödlich istSolarpumpenUnd eine Antwort erhalten Sie weitaus häufiger als jede andere: Austrocknen. Eine Pumpe, die ohne Wasser läuft, verliert innerhalb von Minuten – manchmal sogar Sekunden – ihre Kühlung, ihre Schmierung und ihren Motor. Die gute Nachricht ist, dass ein Trockenlauf auch der am besten vermeidbare Fehler im gesamten System ist. Fast jeder moderne Solarpumpenregler wird mit einem eingebauten Schutz geliefert. Das Problem besteht darin, dass die meisten Benutzer es nie richtig verkabeln, nie die Schwellenwerte einstellen und nie verstehen, was der Alarm ihnen sagt. In dieser Anleitung wird erklärt, wie Trockenlaufschutz und Steuerungsschutz tatsächlich funktionieren, wie man sie richtig verdrahtet und wie man die Alarme behebt, die eine Pumpe vor Ort stoppen. Taizhou Lead Pump Co., Ltd. baut Solarpumpen von 220 W bis 15.000 W – sowohl die Pumpen als auch die Steuerungen – daher stammt dies aus der Fabrikhalle und nicht aus einer Produktbroschüre.

1. Warum Trockenlauf der Killer Nummer eins ist

Eine Tauchpumpe lebt aus gutem Grund im Wasser. Das ihn umgebende Wasser erfüllt drei Aufgaben gleichzeitig: Es kühlt den Motor, schmiert die Lager und Dichtungen und leitet Wärme ab. Wenn der Wasserstand sinkt und die Pumpe weiterläuft, stoppen alle drei gleichzeitig. Ein trocken laufender Motor kann in weniger als einer Minute schädliche Temperaturen erreichen, und bei einer Solarpumpe, die oft den ganzen Tag unbeaufsichtigt läuft, steht kein Bediener daneben, um den Schalter zu betätigen.

In Solaranlagen gibt es drei häufige Ursachen für Trockenlauf:

· Brunnenabsenkung – die Pumpe fördert mehr, als der Brunnen nachfüllen kann, sodass der Wasserstand unter den Einlass fällt.

· Niedriger Wasserstand – saisonale Dürre oder ein Tank/Fluss, der sich schneller als erwartet leert.

· Ansaugverlust (Oberflächenpumpen) – Luft dringt in die Saugleitung ein, die Pumpe dreht sich mit Luft und überhitzt.

Da eine Solarpumpe immer dann läuft, wenn Sonnenlicht scheint, kann ein Trockenlauf leicht stundenlang dauern, bevor es jemand bemerkt. Aus diesem Grund ist Schutz nicht optional – er ist das wichtigste Zubehör im System.

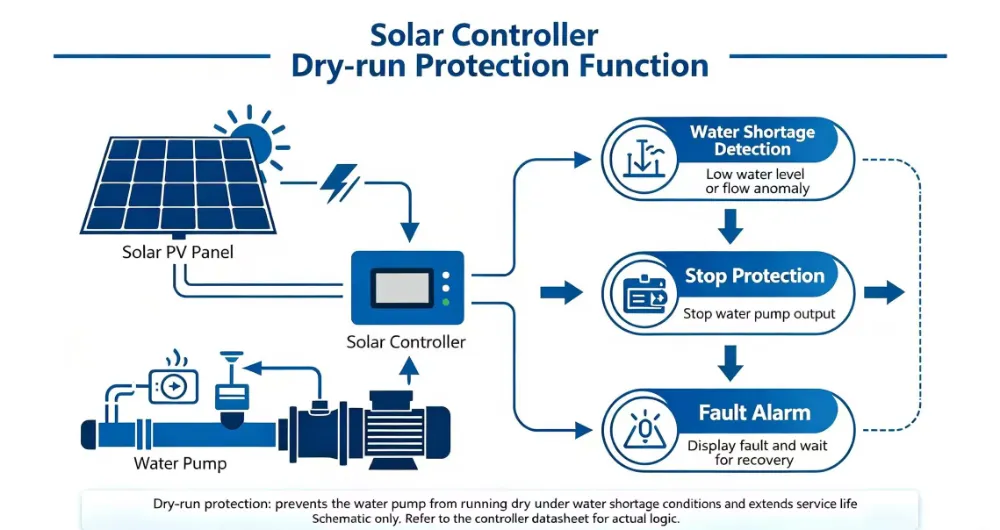

2. Wie ein Solarpumpenregler Trockenlauf erkennt

Für die Erkennung eines Trockenlaufereignisses ist kein spezieller Sensor erforderlich. Der Controller kann es bereits am elektrischen Verhalten des Motors „erkennen“. Die meisten Leitpumpensteuerungen verwenden eine oder mehrere der folgenden Methoden:

Der clevere Teil ist die „Auto-Restart“-Logik. Wenn die Steuerung im Trockenlauf abschaltet, bleibt sie nicht einfach stehen und gibt auf. Es wartet ein festgelegtes Intervall (normalerweise 5, 15, 30 oder 60 Minuten) und versucht es dann erneut. Wenn Wasser zurückgekehrt ist, läuft die Pumpe automatisch wieder an – kein manuelles Zurücksetzen, keine unnötige Fahrt zum Brunnen. Wenn nicht, schützt es die Pumpe und wartet erneut. Dieser Zyklus wiederholt sich, bis das Wasser zurück ist.

3. Der Vollschutz-Schichtkuchen

Trockenlauf ist nur eine der Bedrohungen aSolarpumpeGesichter. Ein gut gestalteter Controller stapelt mehrere Schutzschichten:

4. Wasserstandskontrolle – der direkte Ansatz

Die elektronische Trockenlauferkennung reagiert, sobald die Pumpe trocken läuft. Besser ist die Wasserstandskontrolle: Sie stoppt die Pumpe, bevor das passiert. Es gibt zwei gängige Methoden, und beide werden normalerweise direkt an die Niveauklemmen des Controllers angeschlossen.

Schwimmerschalter (Schwimmerschalter / Kugelschwimmer)

Auf der Wasseroberfläche gleitet ein mechanischer Schwimmer. Wenn der Füllstand unter den Sollwert fällt, öffnen (oder schließen) die Kontakte und die Steuerung stoppt die Pumpe. Schwimmer sind günstig, robust und leicht zu verstehen. Verwenden Sie einen unten im Brunnen für eine Abschaltung bei niedrigem Füllstand und einen im Tank für eine Abschaltung bei hohem Füllstand, damit der Tank nicht überlaufen kann.

Elektroden / Sonden

Zwei oder drei Edelstahlsonden werden auf die gewünschte Ausschnitttiefe abgesenkt. Wasser schließt zwischen ihnen einen Niederspannungskreis; Wenn der Füllstand sinkt und der Stromkreis unterbrochen wird, stoppt die Pumpe. Sonden haben keine beweglichen Teile und eignen sich daher für schmutziges oder stark verschmutztes Wasser, in dem ein Schwimmer stecken bleiben könnte.

Bei Lead-Pumpensteuerungen handelt es sich bei dem Füllstandseingang normalerweise um Niederspannung (berührungssicher) und kann je nach Verkabelung entweder als „geschlossen für Betrieb“ oder „offen für Betrieb“ konfiguriert werden. Welche Methode Sie auch verwenden, ein fest verdrahteter Füllstandsschalter und die elektronische Trockenlauferkennung des Controllers bieten Ihnen zwei unabhängige Schutzebenen – den Riemen und die Klammern, die eine unbeaufsichtigte Solarpumpe am Leben halten.

5. Schutz der Pumpe an der Wasserquelle

Elektronik kann nur so viel. Ein großer Teil der „Trockenlauf“-Probleme sind tatsächlich Installationsprobleme am Brunnen selbst.

· Stellen Sie die Pumpe tief genug ein. Der Zulauf sollte deutlich unter dem niedrigsten erwarteten dynamischen Wasserstand liegen, mit Spielraum für saisonale Absenkungen.

· Beachten Sie den Einlassabstand. Lassen Sie über dem Brunnenboden einen ausreichenden Spalt, damit Sand und Sedimente nicht angesaugt werden.

· Pumpe an den Brunnenertrag anpassen. Wenn die Pumpe größer ist, als das Bohrloch aufladen kann, saugt sie den Brunnen ab und löst den Schutz den ganzen Tag über aus – Größe für Rückgewinnungsrate, nicht nur für Spitzenbedarf.

· Beobachten Sie den Rückgang im Sommer. Ein Brunnen, der in der Regenzeit zurechtkommt, kann in der Trockenzeit seine Leistung verfehlen; Senken Sie die Abschaltsonde oder stellen Sie ein längeres Trockenlaufintervall ein.

· Halten Sie bei Oberflächenpumpen die Saugleitung luftdicht. Jedes Luftleck unterbricht die Ansaugpumpe und täuscht einen Trockenlauf vor.

6. Elektrischer Schutz der Pumpe

Solarpumpen befinden sich oft am Ende einer langen Kabelstrecke – insbesondere bei Tauchpumpen, bei denen sich die Anlage an der Oberfläche befindet und die Pumpe Hunderte Meter tief im Bohrloch sitzt. Dieser Abstand bringt zwei Probleme mit sich, für die es sich lohnt, vom ersten Tag an zu entwerfen:

· Spannungsabfall. Dünnes oder zu langes Kabel stiehlt stillschweigend Spannung; Die Pumpe sieht weniger, als das Array produziert, und läuft langsam oder an der Grenze des Unterspannungsschutzes. Bemessen Sie den Leiter großzügig und halten Sie die Leitungslängen so kurz wie möglich.

· Überspannung und Blitz. Lange Läufe vom Panel zum Controller führen zu induzierten Spitzen. Bringen Sie einen Überspannungsableiter an der Steuerung an, erden Sie das Pumpengehäuse und die Schalttafelrahmen und sorgen Sie für Ordnung in der Array-Verkabelung.

· Korrekte Polarität und feste Anschlüsse. Verpolung ist der häufigste Installationsfehler; Überprüfen Sie vor dem ersten Einschalten zweimal und ziehen Sie alle Klemmen ordnungsgemäß an.

Ein spezieller Artikel zur Kabeldimensionierung und Spannungsabfallberechnung fürSolarpumpenkommt; Im Moment ist die Regel einfach: Unterdimensionieren Sie das Kabel niemals, um etwas Kupfer zu sparen, denn der Verlust wird während der gesamten Lebensdauer des Systems in jeder Sonnenstunde ausgeglichen.

7. Lassen Sie nicht zu, dass Überdimensionierung Ihren Schutz zunichte macht

Paradoxerweise ist eine überdimensionierte Pumpe ein häufiger Grund dafür, dass der Schutz ständig auslöst. Wenn die Pumpe viel stärker ist, als der Brunnen liefern kann, senkt sie den Wasserspiegel innerhalb von Minuten, der Trockenlaufschutz greift, der Brunnen erholt sich langsam und der Zyklus wiederholt sich – die Pumpe verbringt den Nachmittag damit, auszulösen, anstatt zu pumpen. Die Lösung besteht nicht darin, den Schutz zu deaktivieren (das niemals zu tun), sondern darin:

· Wählen Sie ein Modell, dessen Durchfluss der realistischen Wiederauffüllungsrate des Brunnens entspricht.

· Verwenden Sie einen MPPT-Antrieb mit variabler Drehzahl, damit die Pumpe langsamer wird, anstatt anzuhalten, wenn der Füllstand sinkt.

· Stellen Sie ein längeres Intervall für den automatischen Neustart ein, damit das Bohrloch zwischen den Versuchen Zeit hat, sich zu erholen.

· Fügen Sie einen Speichertank hinzu und lassen Sie die Pumpe laufen, um den Tank zu füllen, anstatt zu versuchen, den Bedarf direkt zu decken.

8. Fehlerbehebung: Auslesen der Alarme

Fehlercodes variieren je nach Controller-Modell. Bewahren Sie das Handbuch des Controllers immer zusammen mit dem Installationsprotokoll auf und fotografieren Sie die Verkabelung, bevor Sie etwas berühren. Wenn Sie unsicher sind, senden Sie den Code und ein kurzes Video an das Werk – Lead Pump unterstützt Kunden auf Chinesisch, Englisch und Französisch.

9. Eine einfache Schutz-Checkliste

· Trockenlauferkennung aktiviert, mit ausgewähltem realistischen automatischen Neustartintervall.

· Unterwasserabschaltsonde oder Schwimmer im Bohrloch angebracht.

· Hochniveau-Abschaltschwimmer im Lagertank eingebaut.

· Pumpe unter dem niedrigsten saisonalen Wasserstand eingestellt, mit Spielraum.

· Kabel mit der richtigen Größe für die Strecke; Klemmen festgezogen.

· Überspannungsableiter eingebaut; Pumpen- und Schalttafelrahmen geerdet.

· Controller beschattet und belüftet.

· Der Pumpendurchfluss ist an die Förderrate des Bohrlochs angepasst.

· Handbuch und Fehlercodeliste werden in der Nähe der Anlage aufbewahrt.

10. Häufige Fehler

· 1. Den Trockenlaufschutz deaktivieren, weil er ständig auslöst – beheben Sie stattdessen die Ursache, niemals den Schutz.

· 2. Eine zu große Pumpe für einen schwachen Brunnen kaufen und dann die ganze Saison über gegen die daraus resultierenden Ausfälle kämpfen.

· 3. Niemals einen Niveauschalter einbauen, sondern sich ausschließlich auf die elektronische Erkennung verlassen.

· 4. Stellen Sie die Abschaltsonde zu hoch ein, sodass die Pumpe stoppt, während noch ausreichend Wasser vorhanden ist.

· 5. Unterdimensionierung des Kabels, damit der Unterspannungsschutz am Nachmittag auslöst.

· 6. Den Controller in der vollen Sonne stehen lassen und die Pumpe für die Überhitzung verantwortlich machen.

· 7. Kein Überspannungsschutz bei einer langen, exponierten Panel-Laufzeit.

· 8. Starten Sie die Pumpe, bevor Sie nach einer langen Trockenperiode den Wasserstand prüfen.

11. FAQ

F: Kann ich eine Solarpumpe ohne Trockenlaufschutz betreiben?

A: Technisch gesehen ja, praktisch nie. Ein Trockenlauf kann einen Motor innerhalb von Minuten zerstörenSolarpumpenunbeaufsichtigt laufen. Jeder Lead Pump Controller verfügt über eine Trockenlauferkennung – immer verkabeln und aktivieren.

F: Was macht die Pumpe, wenn der Trockenlaufschutz auslöst?

A: Es stoppt, wartet eine festgelegte Zeit (oft 5–60 Minuten) und startet dann automatisch neu, um zu testen, ob Wasser zurückgekehrt ist. Wenn nicht, schützt es die Pumpe erneut und wartet. Es ist kein manueller Reset erforderlich.

F: Benötige ich sowohl einen Schwimmerschalter als auch eine elektronische Trockenlauferkennung?

A: Im Idealfall ja. Der Niveauschalter stoppt die Pumpe, bevor sie trockenläuft; Die elektronische Erkennung dient als Ersatz für den Fall, dass der Füllstand schneller als erwartet sinkt. Zwei unabhängige Schichten sind sicherer als eine.

F: Warum löst meine Pumpe jeden Nachmittag aus?

A: Fast immer, weil die Pumpe größer ist als die Förderleistung des Bohrlochs und daher das Bohrloch nach unten saugt. Ändern Sie die Größe der Pumpe, verlangsamen Sie sie mit einem Drehzahlregler oder verlängern Sie das Neustartintervall – deaktivieren Sie den Schutz nicht.

F: Woher weiß ich, ob es sich bei der Auslösung um einen Trockenlauf oder eine Unterspannung handelte?

A: Der Fehlercode oder die Bedingungen geben Auskunft. Trockenlauf tritt normalerweise auf, wenn der Wasserstand niedrig ist oder nach langem Pumpen; Unterspannung tritt typischerweise nachmittags oder auf einer langen Kabelstrecke auf. Die obige Fehlerbehebungstabelle ordnet Symptome den Ursachen zu.

F: Funktioniert der Schutz auch bei AC/DC-Hybridpumpen?

A: Ja. Hybridpumpen behalten die gleichen Steuerungsschutzfunktionen bei – Trockenlauf, Über-/Unterspannung, Überstrom und Übertemperatur – und schalten einfach zwischen Solar- und Netz-/Generatoreingang um.

F: Welche Zertifizierungen und Garantien bieten Sie an?

A: CE-, RoHS- und ISO 9001:2015-Zertifizierung, mit 2 Jahren Garantie auf das Pumpengehäuse und 1 Jahr Garantie auf die Steuerung – fehlerhafte Einheiten werden ersetzt (FOB China, keine Fragen gestellt).

F: Kann ich zuerst ein Muster bestellen?

A: Ja – 1 bis 5 Einheiten zum Testen. Der Großhandel umfasst 50+ Einheiten pro Modell, und OEMs beginnen bei 50 Einheiten pro Modell mit individuellem Branding, Verpackung und Spannung/Frequenz.
