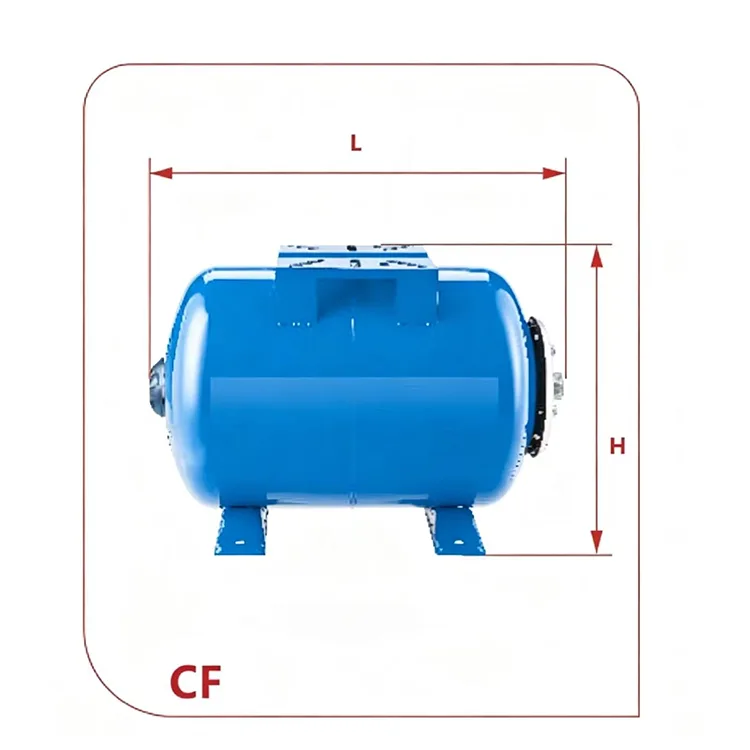

Horizontale, austauschbare Membran-Ausdehnungsgefäße der CF-Serie (Kohlenstoffstahl) – 19 l bis 100 l

Leitpumpe'SHorizontale, austauschbare Membran-Ausdehnungsgefäße der CF-Serie (Kohlenstoffstahl) – 19 l bis 100 list eine professionelle horizontale Ausdehnungsgefäßlinie, die für Wasserversorgungs-, Heizungs- und Bewässerungssysteme entwickelt wurde, bei denen die vertikale Durchfahrtshöhe begrenzt ist. Jeder CF-Tank wird in unserer hochmodernen 20.000 m² großen Anlage mit mehr als 200 Facharbeitern hergestellt und verfügt über ein robustes Kohlenstoffstahlgehäuse mit Korrosionsschutzbeschichtung und eine vollständig austauschbare Gummiblase (erhältlich in Butyl oder EPDM). Der horizontale Formfaktor ermöglicht die Installation in Kriechkellern, unter Waschbecken oder in Geräteschränken – was es zur bevorzugten Wahl für kompakte Booster-Sets und platzbeschränkte Technikräume macht. Die Serie umfasst 7 Modelle von 19 l bis 100 l, mit gemeinsamem 1-Zoll-Gewindeanschluss und Vorfüllung von 1,8–2,0 bar. Alle Einheiten werden vor dem Versand zu 100 % druckgeprüft, unterstützt durch CE-, NSF61- und ISO9001-Zertifizierungen. Direktlieferung ab Werk, OEM-Branding und kundenspezifische Verpackung verfügbar. Pumpenhersteller und Systemintegratoren in Europa, Amerika und Südostasien vertrauen darauf.

CF-SERIE – VOLLSTÄNDIGE SPEZIFIKATIONSTABELLE



Allgemeine Spezifikationen:

• Arbeitstemperatur: Butyl -10 °C bis 99 °C | EPDM -10°C bis 99°C | Naturkautschuk 0 °C bis 77 °C

• Gehäusematerial: Kohlenstoffstahl mit Korrosionsschutzlackierung

• Blasentyp: Austauschbare Membran (Butyl / EPDM / Naturkautschuk)

• Anschluss: 1" Innengewinde (Standard)

• Vorfüllung: 1,8–2,0 bar (werkseitig eingestellt, vor Ort einstellbar)

Hauptvorteile des horizontalen Designs:

✔ Geringer Platzbedarf – ideal für die Installation unter der Spüle, im Keller und in mechanischen Schränken

✔ Einfache Wand- oder Rahmenmontage mit optionalen Halterungen

✔ Austauschbare Blase – Wartungskosten < 30 % des Tankaustauschs

✔ Mehrere Druckstufen innerhalb einer Modellfamilie – vereinfachen Sie die Bestandsverwaltung

✔ Vorgeladenes Luftkissen – sofortige Reaktion, keine Verzögerung bei der Druckregulierung

Horizontales Ausdehnungsgefäß – Anwendungsszenarien und Installationsanleitung

Ideale Anwendungsszenarien:

● Kompakte Druckerhöhungsanlagen für den Hausgebrauch – Montage neben der Pumpe in einem Schrank oder Rahmen

● Leichte kommerzielle Wasserverteilung – Installation in abgehängten Decken oder Abstellschränken

● Bewässerungsdrucktanks – passen unter Pumpenabdeckungen/Brunnenhäuser mit begrenzter Höhe

● Solarthermische Systeme – horizontale Form passt hinter Paneele oder in Dachhohlräume

● Industrielles Prozesswasser – Montage auf Wandhalterungen, um Platz auf dem Boden zu sparen

Best Practices für die Installation von horizontalen, austauschbaren Membran-Ausdehnungsgefäßen der CF-Serie (Kohlenstoffstahl) – 19 l bis 100 l:

1. Montieren Sie den Tank horizontal mit der mitgelieferten Wandhalterung (Modelle 19L-24L) oder stellen Sie ihn auf eine flache, ebene Fläche (36L-100L).

2. Vor dem Anschluss an das System auf 1,8–2,0 bar vorfüllen (auf 0,2 bar unter dem Einschaltdruck der Pumpe einstellen)

3.Verwenden Sie flexible Schlauchanschlüsse, um die Übertragung von Vibrationen auf starre Rohrleitungen zu vermeiden

4. Installieren Sie zur einfachen Wartung ein Absperrventil zwischen Tank und System

5. Überprüfen Sie den Vorfülldruck jährlich – füllen Sie ihn nach, wenn er um mehr als 0,3 bar abfällt

Kurzanleitung zur Modellauswahl:

• CF-19L / CF-24L – Kleine Haus-Booster-Sets, Einzelbadanwendung

• CF-36L / CF-50L – Standardhäuser (2-3 Badezimmer), kleine Bewässerungssysteme

• CF-60L / CF-80L – Große Häuser, leichte Gewerbeflächen, mittlere Bewässerung

• CF-100L – Mehrfamilienhäuser, kommerzielle Druckerhöhungsanlagen, starke Bewässerung

WARUM BLEIPUMPE FÜR IHRE CF-SERIE?

● Vollständige Serienabdeckung (Matching Concern)

Von 19 l bis 100 l, alle mit 1-Zoll-Anschluss und einheitlicher Vorladung. Mischen Sie Modelle in einem Behälter – Sie müssen nicht verschiedene Tanks von verschiedenen Fabriken beziehen. Ein Anruf deckt Ihren gesamten Spezifikationsbereich ab.

● Echte Fabrikpreise (Preisbedenken)

Leitpumpe ist der Hersteller mit eigenen Stahlfertigungs-, Lackier- und Montagelinien. Keine Handelsunternehmensmarge. Fordern Sie eine Kostenaufschlüsselung nach Zeile an – wir sind transparent über Material-, Arbeits- und Gemeinkosten.

● 100 % druckgeprüft (Qualitätsbedenken)

Jedes einzelneHorizontale, austauschbare Membran-Ausdehnungsgefäße der CF-Serie (Kohlenstoffstahl) – 19 l bis 100 lVor Verlassen des Werks wird es einem hydrostatischen Drucktest mit dem 1,5-fachen Nenndruck unterzogen. Prüfzertifikate liegen jeder Lieferung bei. Fehlerquote < 0,3 %.

OEM- und Anpassungsdienste (Flexibilitätsproblem)

• Individuelle Auswahl des Blasenmaterials (Butyl / EPDM / Naturkautschuk)

• Benutzerdefinierte Lackfarbe und Logodruck

• Kundenspezifische Verpackung: neutraler Karton, Markenkarton, Palettenverpackung oder Exportkarton

• Spezielle Gewindeadapter: NPT, BSP oder wie angegeben

• Installation des Manometeranschlusses auf Anfrage

Versand- und Lieferzeiten

• Probe: innerhalb von 7 Tagen nach Bestätigung

• Großbestellung (50–500 Stück): 15–20 Werktage

• Großbestellung (500+ Stück): 25–30 Werktage

• Verladehafen: FOB Ningbo / Shanghai

• Zahlung: T/T (30 % Anzahlung, 70 % vor Versand), L/C bei Sicht
