Dimensionierung und Spannungsabfall von Solarpumpenkabeln: Der vollständige Leitfaden für 2026

A Solarpumpensystemwird normalerweise anhand von zwei Zahlen verkauft: der Förderhöhe der Pumpe und ihrem Durchfluss. Dann wird es installiert, und eine dritte Nummer entscheidet im Stillen, ob es jemals die versprochene Leistung erbringt – das Kabel. Unterdimensioniertes Kabel ist einer der häufigsten und am wenigsten diagnostizierten Fehler bei Solarpumpen. Das Array ist in Ordnung, die Pumpe ist in Ordnung, die Steuerung ist in Ordnung, und dennoch läuft die Pumpe langsam, schaltet mittags wegen Unterspannung ab oder startet am frühen Morgen überhaupt nicht. Der Übeltäter ist oft ein Verlust einiger Volt in einem langen, dünnen Kabelstrang.

Dieser Leitfaden deckt das gesamte Thema in praktischer Hinsicht ab: wie der Spannungsabfall funktioniert, wie viel zulässig ist, welche Kabelgröße welchen Strom führt, wie man eine Strecke Schritt für Schritt anhand von Beispielen dimensioniert und welche Installationsdetails darüber entscheiden, ob das Kabel zehn Jahre in einem Bohrloch übersteht. Es wurde vom Ingenieurteam von Taizhou Lead Pump Co., Ltd. geschrieben, das Solarpumpen und -steuerungen von 220 W bis 15.000 W baut.

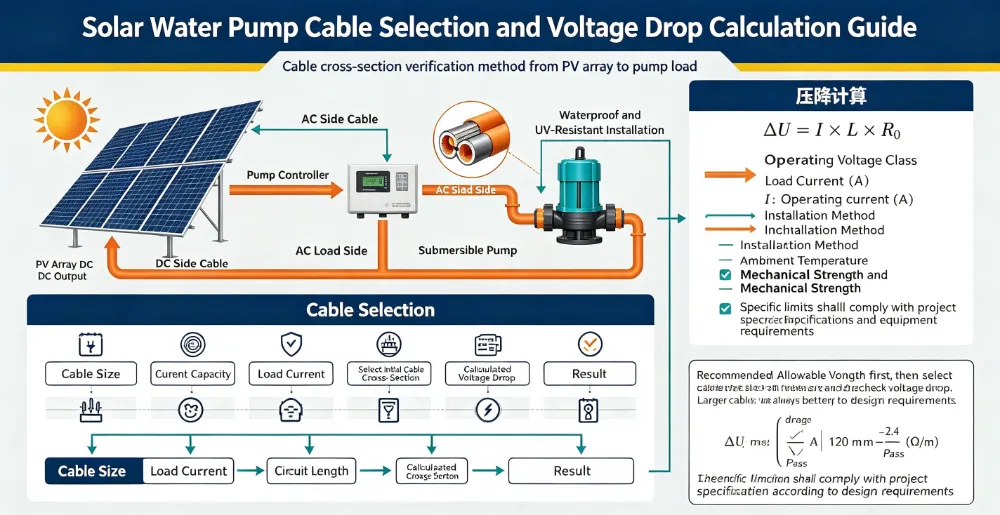

1. Warum Cable entscheidet, ob eine Solarpumpe funktioniert

Im Gegensatz zu einer netzbetriebenen Pumpe reagiert eine Solarpumpe äußerst empfindlich auf Spannung. Eine mit 230 V gespeiste Netzpumpe verträgt einen Spannungsabfall von 10 V, ohne dass es jemand bemerkt. A 96 V GleichstromSolarpumpeDas Gerät, das 10 V verliert, hat mehr als 10 % seiner Versorgung verloren, und das MPPT-Fenster des Controllers, seine Anlaufschwelle und sein Unterspannungsschutz beginnen sich nicht mehr richtig zu verhalten.

Es gibt drei verschiedene Konsequenzen, wenn das Kabel falsch verlegt wird:

· Pumpstunden verloren. Die Pumpe benötigt zum Starten eine Mindestspannung. Durch den Spannungsabfall verschiebt sich dieser Schwellenwert später in den Morgen und früher in den Nachmittag, sodass Sie die produktivsten Teile des Tages verlieren.

· Flussverlust in der Spitze. Motoren, die unter der Nennspannung laufen, verbrauchen bei gleicher Last mehr Strom, laufen heißer und liefern weniger Wasser – die klassische Beschwerde „Es funktioniert, entspricht aber nicht dem Datenblatt“.

· Störende Fahrten und kurzes Leben. Unterspannungs- und Überstromschutz lösen wiederholt aus; Jede Fahrt ist ein Start-Stopp-Zyklus und jeder Zyklus verschleißt den Motor, die Dichtungen und die Kondensatoren der Steuerung.

2. Die zwei Zahlen, auf die es ankommt: Spannungsabfall und Strombelastbarkeit

Bei der Kabelauswahl handelt es sich immer um einen Kompromiss zwischen zwei unabhängigen Grenzwerten, und Sie müssen beide einhalten.

Spannungsabfall (Leistungsgrenze)

Jeder Meter Kupfer hat einen Widerstand. Der durch ihn fließende Strom verliert proportional zum Strom, der Länge und dem Widerstand pro Meter an Spannung. Ein Spannungsabfall an sich schadet nichts, aber er lässt den Motor lahmlegen – das ist die Grenze, die darüber entscheidet, ob das System funktioniert.

Strombelastbarkeit – Strombelastbarkeit (Sicherheitsgrenze)

Ein Leiter, der für seinen Querschnitt zu viel Strom führt, überhitzt. In einem Bohrloch ist das Kabel mit dem Fallrohr gebündelt, oft in einer Ummantelung, ohne Luftzirkulation – Wärme kann nicht entweichen. Durch Überhitzung verschlechtert sich die PVC-Isolierung, und eine verschlechterte Isolierung im Wasser führt dazu, dass eine Pumpe zum Stillstand kommt. Dies ist der Grenzwert, der darüber entscheidet, ob das System sicher ist.

Ein Kabel, das den Spannungsabfalltest besteht, kann den Strombelastbarkeitstest trotzdem nicht bestehen und umgekehrt. Berechnen Sie immer beides und wählen Sie dann die größere Größe.

3. Die Spannungsabfallformel und die 3 % / 5 %-Regel

Für einen Zweileiter-Gleichstromkreis – was am meisten der Fall istSolarpumpeArrays und viele Pumpeneinspeisungen sind – der Spannungsabfall beträgt:

VD (V) = 2 × L × I × ρ ÷ A

· L = Einwegkabellänge in Metern (die beiden berücksichtigen den Rückleiter)

· I = Strom in Ampere

· ρ = spezifischer Widerstand von Kupfer ≈ 0,0175 Ω·mm²/m bei 20 °C (0,020 für heiße Kabel und konservatives Design verwenden)

· A = Leiterquerschnitt in mm²

Für dreiphasigen Wechselstrom lautet die gleiche Idee VD = √3 × L × I × ρ ÷ A; Verwenden Sie für einphasigen Wechselstrom die Zweileiterformel unter Einbeziehung des Leistungsfaktors.

Wie viel Tropfen ist akzeptabel? Der Branchenkongress und der, nach dem wir entwerfen, ist:

Es folgen zwei praktische Regeln. Berechnen Sie zunächst immer den höchsten Strom, den das Kabel jemals sehen wird – normalerweise den maximalen Eingangsstrom der Pumpe bei Volllast, nicht ihren Nennbetriebsstrom. Zweitens: Fügen Sie einen Spielraum von 10–20 % hinzu, wenn das Kabel heiß läuft, mit anderen Kabeln gebündelt wird oder in der direkten Sommersonne steht.

4. Drahtstärke: mm², AWG und was jede Größe trägt

Metrische mm² sind in den meisten Exportmärkten der Standard; Nordamerikanische Käufer denken in AWG. Die ungefähren Äquivalente und typischen Kupferstrombelastbarkeiten (PVC-Isolierung, 30 °C Umgebungstemperatur, Einzelkabel in freier Luft) sind:

Die Angaben zur Strombelastbarkeit sind Richtwerte – überprüfen Sie immer anhand des Datenblatts des Kabelherstellers für Ihren Isolationstyp und Ihre Installationsmethode. Wenden Sie für in einem Bohrloch gebündelte Tauchkabel einen Reduzierungsfaktor von etwa 0,8 an; für Kabel in Leitungen oder in einem heißen Dachbereich 0,7–0,8. Wenn die reduzierte Zahl nahe an Ihrer Belastung liegt, wählen Sie eine Nummer größer.

5. Kurzanleitung: Voltverlust pro 10 Meter

Die folgende Tabelle gibt den Spannungsabfall in Volt für alle 10 m einseitiger Kupferleitung, Zweileiterschaltung, bei 20 °C an. Es ist unabhängig von der Systemspannung, sodass Sie es für 48-V-, 96-V-, 220-V- oder 380-V-Systeme verwenden können – vergleichen Sie einfach das Ergebnis mit Ihrem zulässigen Prozentsatz.

Lesen Sie es so: Ein 4 mm² großes Kabel, das 20 A führt, verliert 1,75 V pro 10 m. Bei einer 60-m-Einzelfahrt beträgt das 10,5 V – in einem 380-V-System in Ordnung (2,8 %), in einem 96-V-System tödlich (10,9 %).

6. Dimensionierung Schritt für Schritt (mit drei ausgearbeiteten Beispielen)

Verwenden Sie diese Reihenfolge für jeden Lauf und jedes Mal:

· Schritt 1 – Stellen Sie die Systemspannung her. Nominal DC bus voltage for DC systems, or phase voltage for AC.

· Schritt 2 – Ermitteln Sie den maximalen Strom. Verwenden Sie den maximalen Eingangsstrom der Pumpe bei Volllast gemäß Typenschild oder Datenblatt. Verwenden Sie für Array-zu-Controller-Läufe den Array-Kurzschlussstrom × 1,25.

· Schritt 3 – Messen Sie die tatsächliche Einweglänge. Berücksichtigen Sie das vertikale Gefälle im Bohrloch, den horizontalen Verlauf zum Array und 2–3 m Durchhang an jedem Ende. Schätzen Sie nicht anhand eines Lageplans.

· Schritt 4 – Legen Sie den zulässigen Drop fest. 3 % der Systemspannung für jeden Abschnitt, insgesamt 5 %.

· Schritt 5 – Lösen Sie nach A auf: A = 2 × L × I × ρ ÷ VD_allowed. Auf die nächste Standardgröße aufrunden.

· Schritt 6 – Überprüfen Sie die Strombelastbarkeit, wenden Sie eine Leistungsreduzierung an und prüfen Sie den Erdungsleiter. Wählen Sie im Zweifelsfall eine Nummer größer – der Kostenunterschied ist im Vergleich zu einer ausgefallenen Pumpe vernachlässigbar.

Beispiel A – 1,5 kW DC-Tauchboot, 96-V-System, 60 m in eine Richtung

Maximaler Pumpenstrom 15,6 A. Zulässiger Abfall 3 % von 96 V = 2,88 V. A = 2 × 60 × 15,6 × 0,0175 ÷ 2,88 = 11,4 mm². Die nächste Standardgröße ist 16 mm². Überprüfen Sie die Strombelastbarkeit: 16 mm² sind für etwa 62–76 A ausgelegt, in einem Bohrloch auf etwa 55 A reduziert – weit über 15,6 A. Ergebnis: 16 mm², bequem innerhalb von 3 %.

Beispiel B – 2,2 kW Wechselstrom-Einphasen-Oberflächenpumpe, 220 V, 50 m in eine Richtung

Strom ≈ 10 A. Zulässiger Abfall 3 % von 220 V = 6,6 V. A = 2 × 50 × 10 × 0,0175 ÷ 6,6 = 2,65 mm². Die nächste Standardgröße ist 4 mm², was einen Spannungsabfall von etwa 1,75 (0,8 %) ergibt – ein gesunder Spielraum für einen Motor, der unter Last startet. Ergebnis: 4 mm².

Beispiel C – 7,5 kW dreiphasiges Tauchboot, 380 V, 120 m in eine Richtung

Strom ≈ 15 A. Zulässiger Abfall 3 % von 380 V = 11,4 V. A = 1,732 × 120 × 15 × 0,0175 ÷ 11,4 = 4,8 mm². Für den Spannungsabfall werden 6 mm² angegeben, für eine Bohrlochinstallation der 15-kW-Klasse werden jedoch normalerweise 10 mm² angegeben, um die mechanische Robustheit und eine zukünftige Neubewertung zu gewährleisten. Ergebnis: 10 mm² – Strombelastbarkeit und praktische Prüfungen übertreffen die bei Tiefbrunnen übliche Mindestberechnung.

7. Die beiden Vorgänge in einem Sonnensystem sind nicht gleich

Die meisten Installationen verfügen über zwei unterschiedliche Kabelwege und scheitern aus unterschiedlichen Gründen.

Array → Controller

Dieser Lauf ist ausgesetzt: auf einem Dach, auf einer Bodenhalterung, über ein Feld. Es führt den vollen Strom des Arrays bei der Spannung des Arrays. Im Vordergrund stehen UV-Schutzisolierung, mechanischer Schutz vor Nagetieren und Fadenfressern, korrekte Polarität und ein DC-Trennschalter am Controller. Verwenden Sie ein Solarkabel (H1Z2Z2-K oder gleichwertig) anstelle eines gewöhnlichen Baukabels.

Controller → Pumpe

Dieser Lauf ist in einem Bohrloch vergraben, permanent nass und kann nicht ersetzt werden, ohne die Pumpe herauszuziehen. Prioritäten sind ein geeignetes Tauchkabel mit einer durchgehenden wasserdichten Ummantelung, eine starke physische Unterstützung (das Kabel muss an einer Zugentlastung hängen, niemals an seinen eigenen Leitern) und eine hitzebewusste Leistungsreduzierung. Wenn Sie irgendwo im System zu viel ausgeben, geben Sie hier zu viel aus.

Bei langen Array-Läufen besteht eine weitere Möglichkeit darin, die Array-Spannung zu erhöhen und am Controller zu reduzieren: Eine Verdoppelung der Spannung halbiert den Strom und die Verluste sinken mit dem Quadrat des Stroms. Aus diesem Grund sind 96-V- und 192-V-Gleichstromsysteme in tieferen Bohrlöchern üblich.

8. Installationsdetails, die über die Lebensdauer des Kabels entscheiden

· Verwenden Sie eine durchgehende Länge. Jede Verbindung in einem nassen Bohrloch ist eine zukünftige Fehlerstelle. Wenn eine Verbindung unvermeidbar ist, verwenden Sie ein geeignetes Tauchverbindungsset und kein Klebeband.

· Stützen Sie das Kabel unabhängig. Kabelbinder alle 2–3 m am Fallrohr, zusätzlich eine Zugentlastungsklemme oben. Die Leiter dürfen niemals das Gewicht des Kabels tragen.

· Eine Serviceschleife verlassen. 2–3 m Spiel am Bohrlochkopf und an der Steuerung erspart ein Nachziehen bei der Inbetriebnahme.

· Halten Sie das Kabel vom Pumpeneinlass fern. Verlegen Sie es flach am Rohr entlang, weg vom Ansaugbereich.

· Beachten Sie den Biegeradius. Enge Biegungen reißen die Isolierung; Befolgen Sie den Mindestradius des Herstellers, normalerweise 6–10× Kabeldurchmesser.

· Richtig erden und verbinden. Erden Sie das Pumpengehäuse und das Steuerungsgehäuse gemäß den örtlichen Vorschriften. Kleben Sie bei einer schwimmenden Solaranlage auch die Rahmen zusammen.

· Vor Blitz schützen. Lange Array-Läufe nehmen induzierte Spitzen auf; Bringen Sie einen DC-Überspannungsableiter an der Steuerung an und halten Sie das Erdungskabel kurz und gerade.

· Beschriften Sie beide Enden. Ein im Controller-Gehäuse befestigter Kabelplan erspart dem nächsten Techniker Stunden.

9. Acht Fehler, die wir immer wieder sehen

· Dimensionierung nach Nennstrom statt nach maximalem Eingangsstrom – das Kabel ist genau dann marginal, wenn es darauf ankommt.

· Die Bohrlochtiefe messen und den horizontalen Verlauf zum Array vergessen, der oft länger ist.

· Verwendung von Baudraht in einem Bohrloch, weil dieser auf dem LKW lag. Gewöhnliches PVC übersteht ein dauerhaftes Eintauchen nicht.

· Ich wähle Aluminium, um bei einer 40-m-Gleichstromstrecke Geld zu sparen, und frage mich dann, warum der Spannungseinbruch schlimmer ist.

· Temperaturreduzierung wird ignoriert. A cable rated 41 A in free air may carry 30 A in a bundled borehole.

· Spleißen in der Mitte mit Isolierband. Wasser findet immer die Verbindung.

· Das Pumpenkabel und das Array-Kabel im selben Kabelkanal verlegen, ohne die Leistungsminderung für beide zu überprüfen.

· Das Kabel bleibt an seinen eigenen Leitern hängen, sodass sich das Kupfer langsam ausdehnt und der Widerstand steigt.

10. Fehlerbehebung: Symptome, die auf das Kabel hinweisen

11. Checkliste für Kabel vor der Inbetriebnahme

· Einfache Länge gemessen und aufgezeichnet, nicht geschätzt

· Maximaler Strom aus dem Datenblatt, gegebenenfalls mit Faktor 1,25

· Spannungsabfall für jeden Abschnitt berechnet und insgesamt unter 5 %

· Strombelastbarkeit anhand der Temperatur- und Bündelungsreduzierung überprüft

· Für die Umgebung ausgelegter Kabeltyp (UV für Array, tauchfähig für Bohrloch)

· Keine Spleiße unterhalb der Wasserlinie; Für jeden Spleiß wird ein Tauchset verwendet

· Kabel alle 2–3 m abgestützt und am Bohrlochkopf zugentlastet

· Der Isolationswiderstand zur Erde wurde vor dem ersten Start gemessen und aufgezeichnet

· Erdungskontinuität und Polarität überprüft

· Kabelplan und verbleibende Restlängen im Controller

12. Häufig gestellte Fragen

F: Kann ich ein kleineres Kabel verwenden, wenn die Strecke kurz ist?

A: Ja – der Spannungsabfall skaliert mit der Länge, sodass eine 10-m-Strecke einen viel kleineren Leiter toleriert als eine 100-m-Strecke. Unterschreiten Sie jedoch niemals die Strombelastbarkeitsanforderung und niemals weniger als 1,5 mm² für alles, was Motorstrom führt.

F: Spielt der Spannungsabfall auch auf der Wechselstromseite eine Rolle?

A: Es ist wichtig, aber weniger dramatisch, weil die Netzspannung höher und der prozentuale Verlust geringer ist. Es gilt die gleiche 3 %-Regel, und der Motoranlauf muss überprüft werden.

F: Was ist die maximale Lauflänge für aSolarpumpe?

A: Es gibt kein festes Limit; Es gibt eine Kostengrenze. Ab einer Länge von ca. 150–200 m wird das Kabel, das zur Aufnahme von 3 % benötigt wird, teuer, und eine Erhöhung der Systemspannung ist in der Regel günstiger als der Kauf von Kupfer.

F: Sollte ich für die gesamte Strecke eine Kabelgröße verwenden?

A: Nicht unbedingt. Es ist üblich und sinnvoll, für den Tiefbohrabschnitt ein schwereres und über Tage ein leichteres Kabel zu verwenden, sofern jeder Abschnitt separat berechnet wird.

F: Warum schaltet meine Pumpe bei Unterspannung nur morgens aus?

A: Bei schwachem Licht liegt die Array-Spannung bereits nahe der Einschaltschwelle; Jeder Kabelabfall drückt es nach unten. Eine Verbesserung des Array-zu-Controller-Laufs behebt das Problem normalerweise.

F: Ist ein Aluminiumkabel akzeptabel?

A: Für feste Feeder mit großem Querschnitt, ja, mit den richtigen Laschen und der Antioxidationsmischung. Für Tauchkabel: Nein – verwenden Sie Kupfer.

F: Wie überprüfe ich ein Kabel, bevor ich die Pumpe absenke?

A: Isolationswiderstand zur Erde (typischerweise >100 MΩ bei 500 V für ein neues Kabel), Durchgang auf jeder Ader und eine Polaritätsprüfung. Notieren Sie die Messwerte. Sie sind Ihre Grundlage für die zukünftige Fehlersuche.

F: Kann ich ein Tauchkabel mit einer Anschlussdose am Bohrlochkopf verlängern?

A: Ja – über der Wasserlinie, in einem geeigneten IP68-Gehäuse mit Zugentlastung auf beiden Seiten. Unterhalb der Wasserlinie verwenden Sie ein tauchfähiges Spleißset oder lassen es überhaupt nicht.

Abschluss

Kabel sind der günstigste Teil eines Solarpumpensystems und am einfachsten zu verwechseln. Zwei Berechnungen – Spannungsabfall gemäß der 3 % / 5 %-Regel und Strombelastbarkeit gemäß der Leistungsminderungstabelle – verhindern nahezu jeden kabelbedingten Ausfall im Feld. Führen Sie diese Schritte aus, bevor die Pumpe das Loch hinunterfährt, notieren Sie die Zahlen, und das System wird im zehnten Jahr immer noch seinen Nenndurchfluss liefern.
